Caractéristiques du produit
- Lubrification automatique
- Couvercle de protection semi-fermé
- Tourelle NC 4 position
- Système de refroidissement
- Manuel de la mâchoire
- Lubrification automatique
- Retournement du système de refroidissement

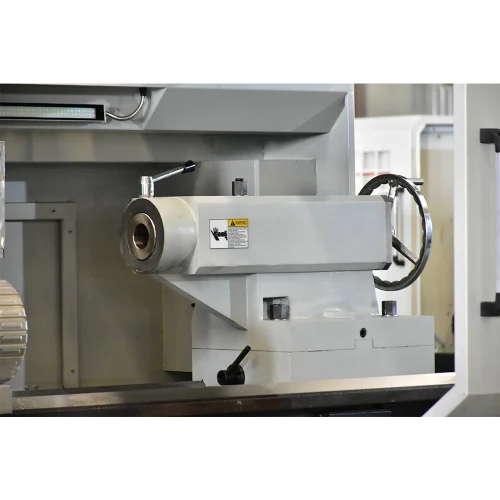

- Manuel de la contre-pointe
- Mandrin double
- Système d'éclairage
- 3 phases 380v 50Hz
- Le support arrière
- Système CNC Standard : GSK, en option : Siemens, Fanuc, Mitsubishi et autres
Avantages de la machine de tournage CNC pour le filetage de tubes
- Le grand alésage de la broche et le double mandrin permettent de serrer et de traiter des tubes de grand diamètre ;
- Le bâti intégral de la machine adopte un fer à haute résistance pour assurer une rigidité et une précision élevées ;
- Les rails de guidage trempés par fréquence ultrasonique sont suffisamment durs pour offrir une bonne résistance à l'usure ;
- Système d'autolubrification mis en place, facile à entretenir.
- Surface de contact du chariot et du rail de guidage enduite de Turcite B pour maintenir la précision à long terme.
- Avec une puissance élevée, capable d'effectuer des coupes puissantes et robustes.
- Le cadre central du sol peut être déplacé librement en fonction des besoins de l'utilisateur, et le cadre central est équipé d'un mécanisme de serrage et de réglage des longs tubes, ce qui réduit considérablement l'intensité de la main-d'œuvre.
- Il y a des mandrins à l'avant et à l'arrière de la boîte à boutons, qui conviennent pour le serrage de tubes longs et courts.
Principaux paramètres techniques du produit
| Spécifications | QK1313 | |
|---|---|---|
| Lit basculant | mm | 630/800 |
| Glissière transversale à bascule | mm | 340/520 |
| Distance entre les centres | mm | 1000-6000 |
| Gamme de filetage de tuyaux | mm | 30-126 |
| Largeur de la voie de guidage | mm | 550 |
| Capacité de charge maximale | T | 3 |
| Alésage de la broche | mm | 130 |
| Vitesse de rotation de la broche | - | VF.3 étapes |
| Plage de vitesse de la broche | tr/min | 30-800 |
| Chuck | mm | φ400/3-mâchoires manuel |
| Poteau de tourelle/outil | - | Tourelle NC 4 position |
| Taille de la queue de l'outil | mm | 32×32 |
| Course de l'axe Y | mm | 320/420 |
| Course de l'axe Z | mm | 1000-6000 |
| Traversée rapide de l'axe X | mm/min | 4000 |
| Traversée rapide de l'axe Z | mm/min | 6000 |
| Diamètre du fourreau de la contre-pointe | mm | φ100 |
| Cône de la fourche du tailstosk | mm | MT5/MT6 |
| Course du fourreau de la contre-pointe | mm | 250 |
| Moteur de la broche principale | kw | 11 |
| Moteur de la pompe à liquide de refroidissement | kw | 0.25 |
| Largeur x Hauteur | mm | 1800×1850 |
| Longueur | mm | 3000/8300 |
| Poids net | kg | 4000-8000 |
