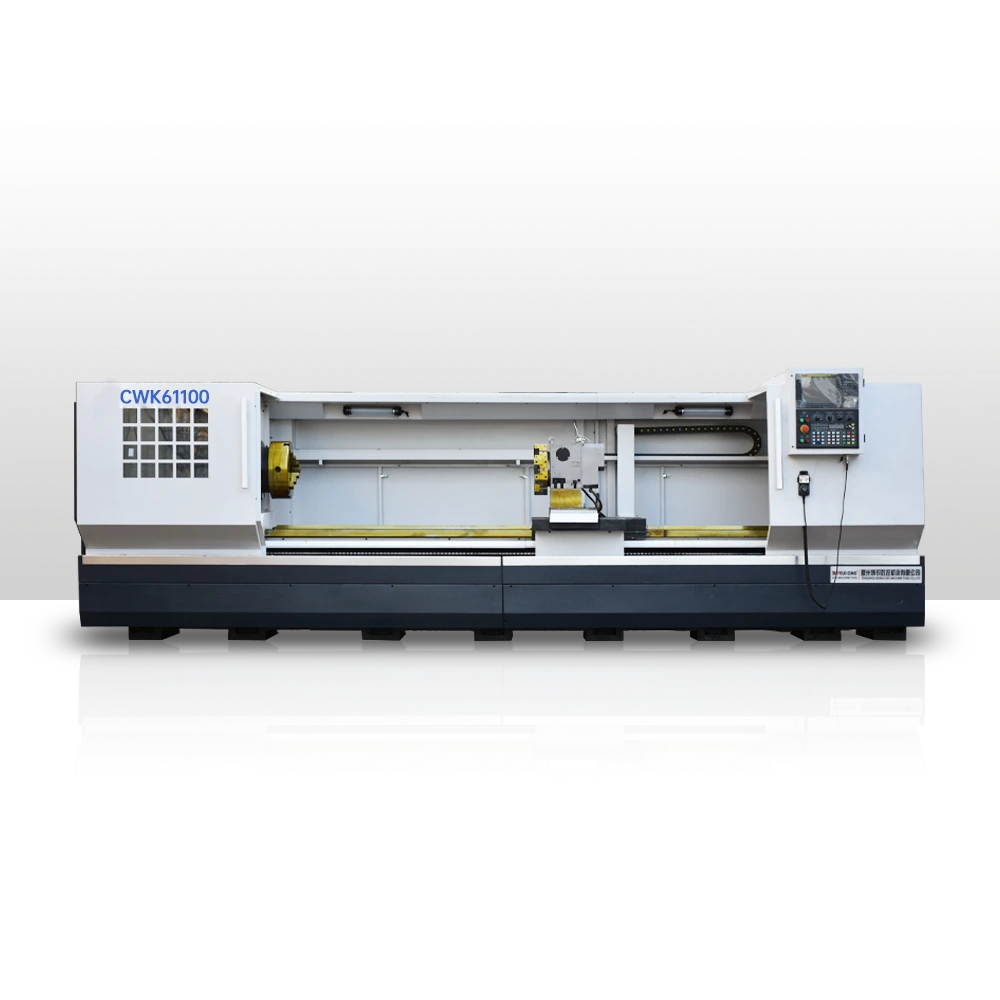

Características do torno CNC de base plana para serviço pesado da CWK
- Cama multifuncional mais estável
- Velocidade do eixo da engrenagem, engrenagem sem passo
- Base de maior rigidez
- Laminado mais largo
- Sistema de lubrificação automática integrado
- Posto de ferramentas vertical de 4 estações
- Mandril manual padrão Mandril hidráulico opcional
- Base da máquina em peça única com maior estabilidade
- Padrão: GSK Opcional: FANUC, MITSUBISHIKND, SIEMENS
- Motor de 15kw
- Velocidade máxima do fuso 950RPM, conversão de frequência de terceira etapa
- Dia do furo passante do fuso 105 mm
- Descanso de ferramentas elétrico de 4 estações
- Caixa de ferramentas e ferramentas
- Regulagem de velocidade sem etapas de conversão de frequência
- Adequado para cortes pesados
- Motor do fuso servo
- Cabeçote móvel manual
Exibição de vídeo do produto
Principais parâmetros técnicos do produto
| ESPECIFICAÇÃO | UNIDADE | CWK61100 | CWK61125 | CWK61160 |
| Cama com balanço | mm | 1000 | 1250 | 1600 |
| Balanço sobre o escorregador transversal | mm | 610 | 850 | 1200 |
| Distância entre centros | mm | 1500-8000 | 1500-8000 | 1500-8000 |
| Largura do trilho | mm | 755 | 755 | 755 |
| Capacidade máxima de carga | T | 6 | 6 | 6 |
| Furo do fuso | mm | 130 | 130 | 130 |
| Cone do furo do fuso | - | Métrico φ160/MT6 | Métrico φ160/MT6 | Métrico φ160/MT6 |
| Tipo de nariz do fuso | - | A2-15 | A2-15 | A2-15 |
| Passos da velocidade do fuso | - | VF. 4 passos | VF. 4 passos | VF. 4 passos |
| Faixa de velocidade do fuso | rpm | 4-300 | 4-300 | 4-300 |
| Chuck | mm | Manual do φ1000 4-jaw | Manual do φ1000 4-jaw | Manual do φ1000 4-jaw |
| Poste de torre/ferramenta | - | Posição da torre 4 | Posição da torre 4 | Posição 4 da torre NC |
| Tamanho da haste da ferramenta | mm | 40 x 40 | 40 x 40 | 40 x 40 |
| Curso do eixo X | mm | 520 | 620 | 720 |
| Curso do eixo Z | mm | 1350/2850/3850/4850/5850 | 1350/2850/3850/4850/5850 | 1350/2850/3850/4850/5850 |
| Deslocamento rápido do eixo X | mm/min | 4000 | 4000 | 4000 |
| Deslocamento rápido do eixo Z | mm/min | 6000 | 6000 | 6000 |
| Diâmetro da pena do cabeçote móvel | mm | φ160 | φ160 | φ160 |
| Cone da pena do cabeçote móvel | - | MT6 | MT6 | MT6 |
| Curso da pena do cabeçote móvel | mm | 300 | 300 | 300 |
| Motor do fuso principal | kW | 22 | 22 | 22 |
| Motor da bomba do líquido de arrefecimento | kW | 0.25 | 0.25 | 0.25 |
| Largura x Altura | mm | 2100 x 2100 | 2250 x 2300 | 2350 x 2600 |
| Comprimento | mm | 5000/6500/7500/8500/9500 | 5000/6500/7500/8500/9500 | 5000/6500/7500/8500/9500 |
| Peso líquido | T | 10.0/11.5/12.5/13.5/14.5 | 11.0/12.5/13.5/14.5/15.5 | 13.0/14.5/15.5/16.5/17.5 |
Vantagens do torno de leito plano CNC para serviços pesados
- As principais peças essenciais, como a base do torno, os pés do torno, a placa de suporte central e a caixa do fuso, são todas de ferro fundido HT250.
- A estrutura simétrica compacta e razoável garante a alta rigidez das peças essenciais e o desempenho da vibração de flexão.
- A alimentação nas direções X e Z adota a pré-carga de loop interno grande com porca dupla. Ele tem alta velocidade de alimentação.
- Tanto o mandril quanto o cabeçote móvel estão disponíveis nos tipos hidráulico, manual ou pneumático.
- Esse torno CNC de base plana também garante a precisão do acionamento e do movimento e a vida útil da máquina.
- Mandril de três mandíbulas de alta precisão, fundido em ferro fundido de alta rigidez. Possui fixação firme da peça de trabalho e uma longa vida útil.
- O cabeçote móvel de metal garante a estabilidade do processamento da máquina-ferramenta.
- É aplicável à produção múltipla e em massa. O torno de mesa plana CNC pode atender às demandas de processamento de peças complexas e de alta precisão.
