Особенности 4-осевого фрезерного станка с ЧПУ
- 4-осевой мини фрезерный станок с ЧПУ имеет коробчатые направляющие. Это может обеспечить точность обработки и стабильность станка.
- Небольшой 4-осевой фрезерный станок с ЧПУ имеет тайваньский магазин инструментов рычажного типа или барабанного типа. Магазин вмещает 10 инструментов. Он может быстро менять инструменты.
- Станок оснащен интерфейсом RS232 и отдельным маховиком. Он оснащен системой удаления стружки с продувкой шпинделя.
- Фюзеляж и основные компоненты изготовлены из высокопрочного чугуна с высокой стабильностью микроструктуры. Это может обеспечить стабильность станка при длительном использовании.
- Нижняя колонна имеет мостовую конструкцию. В сочетании с большим коробчатым основанием она значительно снижает вибрацию станка при интенсивной резке.
- Прецизионный шарико-винтовой привод с предварительным натяжением.
- Высокоскоростной, высокоточный, высокожесткий шпиндельный узел.
- Конструкция водонефтяной сепарации.
- Прерывистая автоматическая смазка.
- Автоматическая система скребковых ножей.
Демонстрация видеороликов о продукции
Технические параметры 4-осевого вертикального фрезерного станка с ЧПУ
| Технические характеристики | XK7126(XH7126) | XK7132(XH7132) | XK7136(XH7136) | |
|---|---|---|---|---|
| Размер стола | мм | 800*260 | 1000*320 | 1250*360 |
| Макс. нагрузка на стол | кг | 200 кг | 300 | 400 |
| Т-образный паз qty-ширина* U-образное расстояние | мм | 3-14*75 | 3-16*75 | 3-18*80 |
| частота вращения шпинделя | rpm | 8000р п м | 8000 | 8000 |
| шпинделя к поверхности стола | мм | 100-500 мм | 100-620 | 100-650 |
| От центра шпинделя до поверхности колонны | мм | 315 мм | 400 | 465 |
| Конус шпинделя | BT40 | BT40 | BT40 | |
| Мощность главного двигателя | кВт | 3,7 кВт (сервопривод) | 5.5 (Серво) | 5,5 (сервопривод) |
| Перемещение по оси X | мм | 500 мм | 630 | 860 |
| Перемещение по оси Y | мм | 300 мм | 400 | 450 |
| Перемещение по оси Z | мм | 450 мм | 500 | 550 |
| Быстрая подача по осям X/Y/Z | м/мин | 15/15/15 м/мин | 20/20/20 | 20/20/20 |
| Точность позиционирования | мм | ±0,012 мм | ±0.012 | ±0.008 |
| Точность повторения | мм | ±0,01 мм | ±0.01 | ±0.005 |
| Вес нетто | кг | 2200 кг | 2800 | 3000 |
| Габаритные размеры | мм | 2400*1900*2300 | 2900*2200*2370 | 3000*2300*2550 |
Отображение изображения продукта

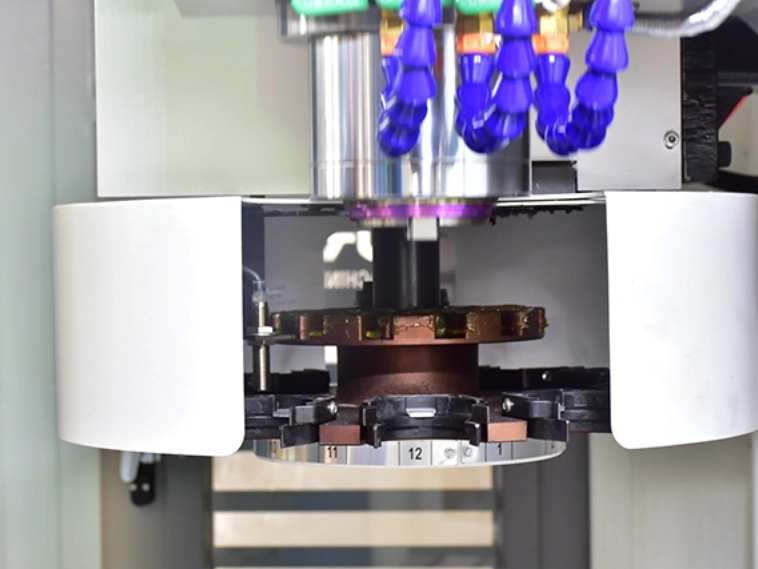

XH7126 Инструмент для журналов

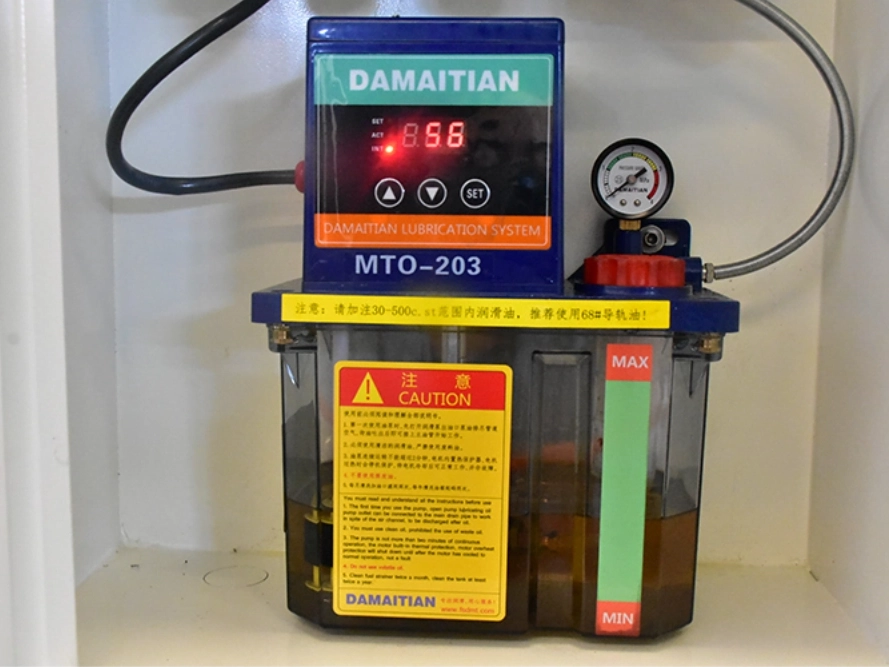

XH7126 Система смазки маслом

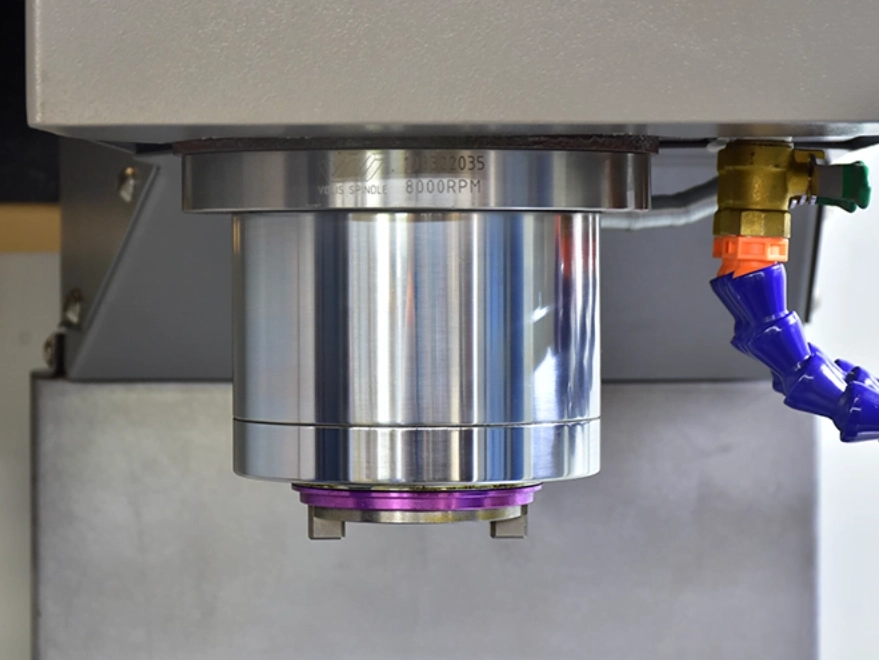

XH7126 Тайваньский шпиндель Brard

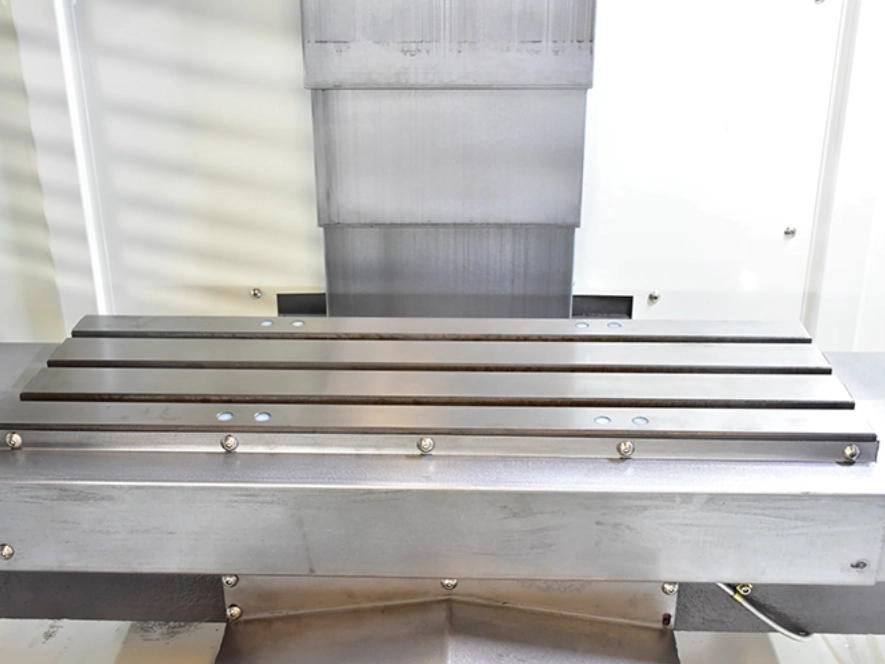

XH7126 Верстак
